| 特点： |
| 吊运时不必要使用钢丝绳或Ｃ形吊钩，，盘圆只占用极小的空间，，占空率高且不易危险盘圆，，其特殊磁 |
| 极适合于分歧直径的盘圆，，电磁铁的选择取决于盘圆的轴间长度，，如电磁铁足够长，，则一次可沿长度方向 |
| 吊运几卷盘圆。。 |
|
| 重要技术参数（常温用，，额定电压DC-220V，，通用持续率TD-50%） |
型 号
|
MW22-10054L
|
MW22-16054L
|
MW22-20054L
|
MW22-26054L
|
MW22-30054L
|
MW22-34054L
|
MW22-36054L
|
MW22-40054L
|
MW22-
46054L
|
外形
尺寸
|
A
|
mm
|
1000
|
1600
|
2000
|
2600
|
3000
|
3400
|
3600
|
4000
|
4600
|
B
|
1250
|
1210
|
1200
|
1230
|
1230
|
1250
|
1250
|
1250
|
1250
|
C
|
500
|
600
|
700
|
800
|
1000
|
1200
|
1300
|
1550
|
1800
|
D
|
570
|
580
|
600
|
600
|
600
|
600
|
600
|
600
|
600
|
E
|
650
|
1000
|
1200
|
1500
|
1700
|
1900
|
2000
|
2200
|
2550
|
F
|
430
|
400
|
400
|
380
|
380
|
380
|
380
|
380
|
380
|
|
自 重
|
kg
|
1520
|
2350
|
2480
|
3210
|
3800
|
4250
|
4450
|
5000
|
5650
|
|
电流
（冷态）
|
A
|
30
|
45.5
|
58.2
|
68.2
|
80
|
86.4
|
89.5
|
99.5
|
120
|
|
亏损功率
（冷态）
|
kw
|
6.6
|
10
|
12.8
|
15
|
17.7
|
19
|
19.7
|
21.9
|
26.4
|
注：接联用台数的亏损功率（电流）这和，，选择整流节制设备及其它辅助设备 |
 |

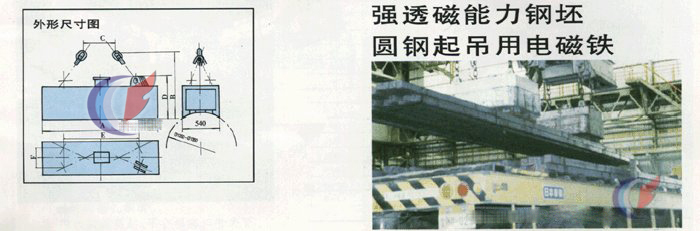

| 重要技术参数（常温用，，额定电压DC-220V，，通用持续率TD-50%） |
型 号
|
MW12-120120L
|
MW12-120120L/2
|
MW12-12070L/2
|
外形
尺寸
|
A
|
mm
|
1360
|
1560
|
B
|
1160
|
1170
|
C
|
1050
|
1480
|
700
|
D
|
1024
|
-
|
E
|
220
|
-
|
F
|
110
|
-
|
G
|
32
|
-
|
H
|
600
|
200
|
I
|
-
|
55
|
自 重
|
kg
|
4350
|
4707
|
2500
|
电流
（冷态）
|
A
|
25.54
|
44.89
|
43.3
|
亏损功率
（冷态）
|
kw
|
5.61
|
9.87
|
9.53
|
|
起吊能力
举例（2
台联用）
|
一层
|
100×100×5000－19000－11根
140×140×1500－16500－9根
凹凸差允许5（mm）
|
?120-?500
圆坯2台联用
可吊运15吨
|
二层
|
100×100×5000－10000－6根
140×140×1500－10000－6根
凹凸差允许第1层10（mm）
高1层与第2层之间5（mm）
|
|
| 特点： |
| 特殊的磁路设计，，使它能穿透多 |
| 层气隙，，对第二层钢坯拥有足够的吸 |
| 力。。能吊运没捆绑或只作单一捆绑后 |
| 的双层方坯，，也可吊运大型钢锭或钢 |
| 锭模。。 |
 |
|
| 注：按联用台数的亏损功率（电流）之和，，选择整流节制设备及其它辅助设备。。 |
