一、 、 概述：：：
磁滞式电缆卷筒是通过磁场传递电机力矩，，，来实现收放电缆。。选取磁滞盘滑差装置，，，可保障设备的移动与电缆收放同步。。它拥有结构紧凑，，，体积小，，，张力恒定等利益，，，宽泛利用于大型移动设备上的电器供电装置。。

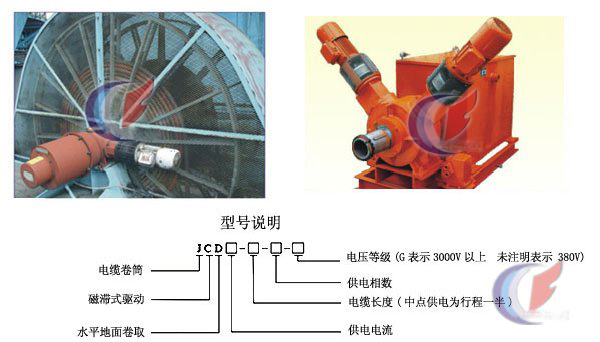

二、 、型号注明：：：
 一、 、 产品技术参数及重要规格
3.1 产品技术参数
（a）额定工作电压 380V 3KV 6KV 10KV
（b）额定工作电流 30A以下 30A～150A 150A～500A
（c）单个驱动头输出扭矩调整领域 150Nm～300Nm
（d）单个驱动头重量为85kg，，，齿轮箱重量为400kg

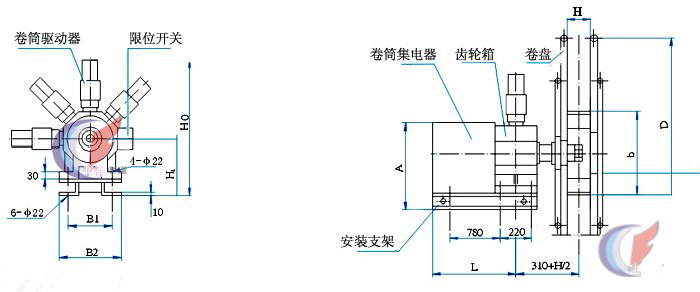

3.2 产品外形及装置尺寸表
 装置尺寸表
3.3 卷盘结构及参数
（a）卷盘大于2500的为散装结构，，，用户自装见卷盘组装图，，，小于或等于2500为整
体结构。。
（b）卷盘的参数和容缆量见持久堵转式电机的卷盘参数。。
3.4 集电器的分类
1号集电器单相电流小于150A，，，2号集电器单相电流小于400A，，，3号集电器为高
压滑环组电流大于400A，，，4号集电器为单相电流小于30A。。
3.5 电缆的接线方式
（a）1号、 、4号集电滑环组，，，滑环上有引出线，，，电缆进线接在卷盘的接线端子上。。（见P14页）
（b）2号、 、3号集电滑环组，，，滑环上没有引出线，，，电缆直接接入滑环上。。（见P14页）
3.6 驱动器数量的选择
（a）电缆卷筒必要的总力矩：：：
P=W×h×D/μ
W：：：电缆的单元重量N
h：：：电缆卷筒的装置高度
D：：：卷盘的容缆最大外径
μ：：：工作效能u=0.85
（b）驱动器数（300为单个头的最大力矩）
n＞1时取2头
n＞2时取3头顺次类推
3.7 用户选型后须提供下列参数：：：
1.电缆规格和外形尺寸； ；2.电缆长度（含预留圈数）3.卷川资绕为单排还是多排； ；
4.电缆卷筒的装置高度； ；5.是否带放缆架； ； 6.是否带限位保 ；。。
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
